Chốt Kéo Kingpin Là Gì? Vai Trò Và Cách Kiểm Tra An Toàn
Kingpin là bộ phận kết nối sơ mi rơ moóc với mâm kéo đầu kéo. Tìm hiểu chức năng, dấu hiệu hư hỏng và cách kiểm tra kingpin an toàn.

Trên một chiếc sơ mi rơ moóc, kingpin có kích thước không lớn so với chassis, cụm trục hay hệ thống treo. Tuy nhiên, đây lại là một trong những bộ phận quan trọng nhất đối với sự liên kết giữa đầu kéo và sơ mi rơ moóc.

Kingpin làm việc trực tiếp với mâm kéo – fifth wheel của đầu kéo. Khi hai bộ phận khóa đúng với nhau, chúng tạo thành liên kết giúp đầu kéo kéo, phanh và điều khiển sơ mi rơ moóc trong quá trình vận hành.

Vì vậy, kingpin bị mòn, cong, lỏng hoặc hư hỏng không nên được xem là một lỗi nhỏ.

1. Kingpin sơ mi rơ moóc là gì?

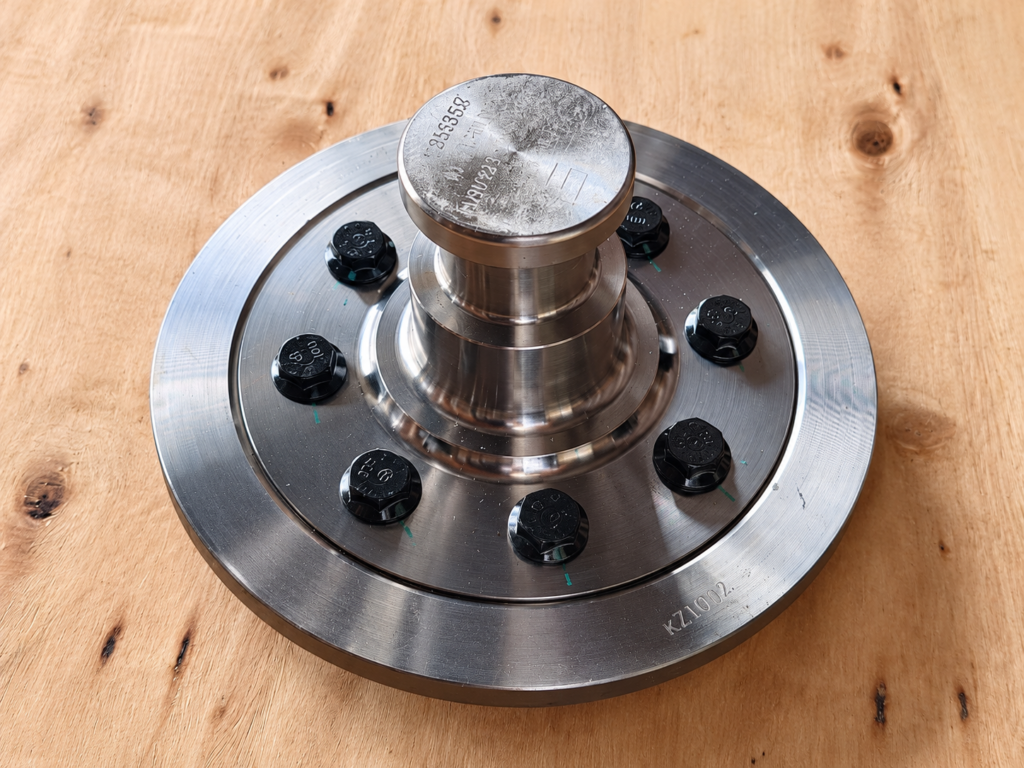

Kingpin – chốt kéo là chi tiết được lắp ở khu vực phía trước, mặt dưới của sơ mi rơ moóc.

Khi đầu kéo lùi vào sơ mi rơ moóc, kingpin đi vào cơ cấu khóa của fifth wheel. Hệ thống khóa của mâm kéo giữ kingpin lại, tạo liên kết giữa hai phương tiện.

Chien You cũng mô tả kingpin là bộ phận kết nối sơ mi rơ moóc với mâm kéo của đầu kéo và tham gia chịu tải cũng như lực kéo trong quá trình vận hành.

Có thể hình dung đơn giản:

Đầu kéo → Fifth wheel → Kingpin → Chassis sơ mi rơ moóc

Nếu mắt xích này không hoạt động đúng, toàn bộ đoàn xe có thể bị ảnh hưởng.

2. Kingpin làm nhiệm vụ gì?

Kingpin không đơn thuần chỉ là một chiếc chốt để “móc” hai xe lại với nhau.

Trong quá trình vận hành, khu vực liên kết kingpin – fifth wheel phải truyền nhiều loại lực.

Truyền lực kéo

Khi đầu kéo tăng tốc, lực kéo được truyền qua fifth wheel và kingpin để kéo sơ mi rơ moóc phía sau.

Truyền lực khi phanh và thay đổi tốc độ

Khi đoàn xe giảm tốc, liên kết này cũng phải chịu các lực theo phương dọc.

Cho phép đoàn xe quay

Kingpin đóng vai trò là tâm quay tương đối giữa đầu kéo và sơ mi rơ moóc khi xe chuyển hướng.

Truyền một phần tải trọng lên đầu kéo

Phần phía trước của sơ mi rơ moóc được đỡ trên mâm kéo. Vì vậy kingpin, tấm liên kết phía trước và fifth wheel là một phần của hệ thống chịu tải rất quan trọng.

Đây là lý do tình trạng kingpin cần được xem xét cùng với fifth wheel và upper coupler plate, thay vì kiểm tra riêng lẻ.

3. Kingpin bị mòn có nguy hiểm không?

Có.

Kingpin và cơ cấu khóa fifth wheel đều chịu mài mòn trong quá trình sử dụng. SAF-HOLLAND yêu cầu kiểm tra kingpin về biến dạng, độ chắc chắn của liên kết và mức độ mài mòn; khi đạt giới hạn mòn quy định, chi tiết phải được thay thế bởi nhân sự có chuyên môn.

Kingpin mòn quá mức có thể làm tăng độ rơ giữa:

Kingpin ↔ cơ cấu khóa fifth wheel.

Khi xe:

• Tăng tốc.
• Phanh.
• Vào cua.
• Chuyển hướng tiến/lùi.

độ rơ bất thường tại vị trí này có thể tạo va đập và làm tăng tải lên cả kingpin lẫn cơ cấu khóa.

Nếu tiếp tục vận hành, mức độ mòn có thể ngày càng nghiêm trọng.

4. Những dấu hiệu nào cho thấy kingpin cần được kiểm tra?

Không nên chờ đến khi kingpin hư hỏng rõ ràng mới kiểm tra.

Một số dấu hiệu cần chú ý gồm:

Có độ rơ hoặc tiếng va đập bất thường

Khi tăng tốc hoặc phanh có cảm giác “giật”, “cộc” tại khu vực liên kết đầu kéo – sơ mi rơ moóc.

Tuy nhiên, hiện tượng này cũng có thể đến từ cơ cấu khóa fifth wheel, vì vậy phải kiểm tra cả hai bộ phận.

Kingpin xuất hiện vết mòn rõ rệt

Quan sát thấy bề mặt tiếp xúc bị mòn thành rãnh hoặc giảm đường kính bất thường.

Kingpin bị cong hoặc biến dạng

SAF-HOLLAND yêu cầu kingpin phải được kiểm tra độ thẳng; kingpin cong có thể làm tăng mòn cơ cấu khóa và ảnh hưởng khả năng khóa đúng với fifth wheel.

Có vết nứt, gouge hoặc hư hỏng bề mặt

Các hư hỏng cơ học bất thường không nên bỏ qua.

Kingpin không còn chắc chắn tại vị trí lắp

Liên kết lỏng không chỉ tạo độ rơ mà còn có thể làm cơ cấu khóa fifth wheel nhanh mòn hơn. SAF-HOLLAND coi mounting lỏng là một vấn đề an toàn cần xử lý.

5. Kiểm tra kingpin như thế nào?

Việc kiểm tra không nên chỉ thực hiện bằng mắt.

Kiểm tra ngoại quan

Quan sát:

• Vết nứt.
• Mẻ.
• Biến dạng.
• Mòn bất thường.
• Dấu hiệu va đập.

Kiểm tra độ thẳng

Kingpin phải nằm đúng vị trí hình học so với mặt liên kết phía trước của sơ mi rơ moóc.

Kingpin bị cong có thể ảnh hưởng đến quá trình khóa với fifth wheel.

Kiểm tra độ mòn bằng dưỡng đo

Các nhà sản xuất như JOST và SAF-HOLLAND cung cấp kingpin gauge – dưỡng kiểm tra kingpin để đánh giá mức độ mòn thay vì chỉ quan sát bằng mắt. JOST hiện cũng liệt kê Kingpin Gage trong hệ thống dụng cụ kiểm tra dành cho fifth wheel và kingpin.

Kiểm tra đồng thời fifth wheel

Nếu kingpin còn tốt nhưng cơ cấu khóa fifth wheel bị mòn, đoàn xe vẫn có thể xuất hiện độ rơ.

Vì vậy nên kiểm tra theo cặp:

Kingpin + Fifth wheel.

6. Có nên hàn hoặc sửa kingpin bị mòn?

Không nên tự ý hàn đắp bề mặt kingpin để bù phần bị mòn.

Kingpin là chi tiết chịu lực quan trọng. Việc thay đổi vật liệu hoặc hình dạng bằng phương pháp sửa chữa không đúng quy trình có thể ảnh hưởng đến:

• Cơ tính.
• Kích thước làm việc.
• Khả năng ăn khớp với khóa fifth wheel.
• Độ an toàn của liên kết.

Khi kingpin đạt giới hạn mòn hoặc có biến dạng, SAF-HOLLAND yêu cầu thay thế theo hướng dẫn của nhà sản xuất và thực hiện tại đơn vị có chuyên môn.

Do đó:

Kingpin không phải chi tiết nên sửa chữa theo kinh nghiệm hoặc cảm tính.

7. Kingpin và fifth wheel phải được xem như một hệ thống

Một sai lầm phổ biến là chỉ kiểm tra kingpin trên sơ mi rơ moóc nhưng bỏ qua fifth wheel của đầu kéo.

Hai bộ phận làm việc trực tiếp với nhau:

Kingpin mòn → tăng độ rơ với khóa.

Khóa fifth wheel mòn → tăng độ rơ với kingpin.

Nếu chỉ thay một bộ phận nhưng bộ phận còn lại đã mòn quá mức, vấn đề có thể không được giải quyết triệt để.

Các hướng dẫn bảo dưỡng của JOST cũng yêu cầu định kỳ kiểm tra fifth wheel về các chi tiết cong, mòn hoặc hư hỏng, đồng thời kiểm tra hệ thống khóa và các liên kết.

Vì vậy, chương trình bảo dưỡng nên xem:

Kingpin – fifth wheel – tấm liên kết – cơ cấu khóa

là một nhóm kiểm tra an toàn.

8. Trước mỗi chuyến đi cần chú ý gì?

Tài xế không cần đo độ mòn kingpin bằng dụng cụ chuyên dụng trước mỗi chuyến, nhưng cần kiểm tra việc coupling – kết nối đầu kéo với sơ mi rơ moóc.

Sau khi đầu kéo kết nối với moóc cần bảo đảm:

• Fifth wheel đã khóa đúng.
• Kingpin nằm đúng trong cơ cấu khóa.
• Không có khe hở hoặc vị trí kết nối bất thường.
• Chân chống đã được thu đúng.
• Đường hơi và điện đã kết nối.
• Thực hiện kiểm tra kéo thử theo quy trình vận hành của doanh nghiệp.

Nếu có hiện tượng bất thường tại khu vực kingpin – fifth wheel, không nên tiếp tục vận hành trước khi xác định nguyên nhân.

9. Kingpin trên sơ mi rơ moóc Chien You

Tất cả c ác dòng sơ mi rơ moóc Chien You sử dụng kingpin của JOST trên nhiều model.

Ví dụ:

• YSC 528 – 40 feet, 2 trục, 12 gù: kingpin JOST dạng bắt bulông.
• YSC 688 – 45 feet, 3 trục, 12 gù: kingpin JOST dạng bắt bulông.
• YSC 569 – 40 feet, 2 trục, 8 gù: kingpin JOST dạng hàn theo thông số hiện được Chien You công bố.
• …

Dù sử dụng loại kingpin nào, việc kiểm tra và bảo dưỡng vẫn cần tuân thủ đúng hướng dẫn kỹ thuật của nhà sản xuất và tình trạng khai thác thực tế của phương tiện.

Kết luận

Kingpin là một chi tiết nhỏ nhưng giữ vai trò đặc biệt quan trọng đối với sự liên kết giữa đầu kéo và sơ mi rơ moóc.

Một kingpin:

đúng kích thước – không cong – không mòn quá giới hạn – được lắp chắc chắn

sẽ giúp hệ thống fifth wheel hoạt động đúng thiết kế.

Ngược lại, khi xuất hiện độ rơ, mòn, biến dạng hoặc liên kết lỏng, doanh nghiệp cần kiểm tra sớm thay vì tiếp tục khai thác cho đến khi lỗi trở nên nghiêm trọng.

Với đội xe vận tải, kiểm tra kingpin và fifth wheel định kỳ không chỉ là công việc bảo dưỡng, mà là một phần của quản lý an toàn phương tiện và giảm thời gian dừng xe ngoài kế hoạch.

——————————————
