Mâm Kéo Fifth Wheel Là Gì? 6 Dấu Hiệu Cần Kiểm Tra Trước Khi Ghép Moóc
Mâm kéo fifth wheel kết nối đầu kéo với kingpin sơ mi rơ moóc. Tìm hiểu nguyên lý khóa và 6 dấu hiệu cần kiểm tra trước khi ghép moóc.

Khi đầu kéo kết nối với sơ mi rơ moóc, toàn bộ liên kết không chỉ dựa vào một chiếc chốt.

Hệ thống thực tế gồm:

Fifth wheel trên đầu kéo ↔ Kingpin trên sơ mi rơ moóc.

Kingpin đi vào khe của fifth wheel và được cơ cấu khóa giữ lại. Liên kết này phải truyền lực khi:

Xe tăng tốc.
Phanh.
Vào cua.
Leo dốc.
Di chuyển trên mặt đường không bằng phẳng.

Vì vậy, kiểm tra fifth wheel trước khi ghép moóc là một trong những bước quan trọng để bảo đảm đầu kéo và sơ mi rơ moóc được liên kết đúng.

SAF-HOLLAND yêu cầu trước khi ghép nối phải kiểm tra mâm kéo, bộ gá, fastener, cơ cấu khóa và tình trạng bôi trơn, đồng thời bảo đảm khu vực ghép xe bằng phẳng và không có vật cản. SAF-HOLLAND

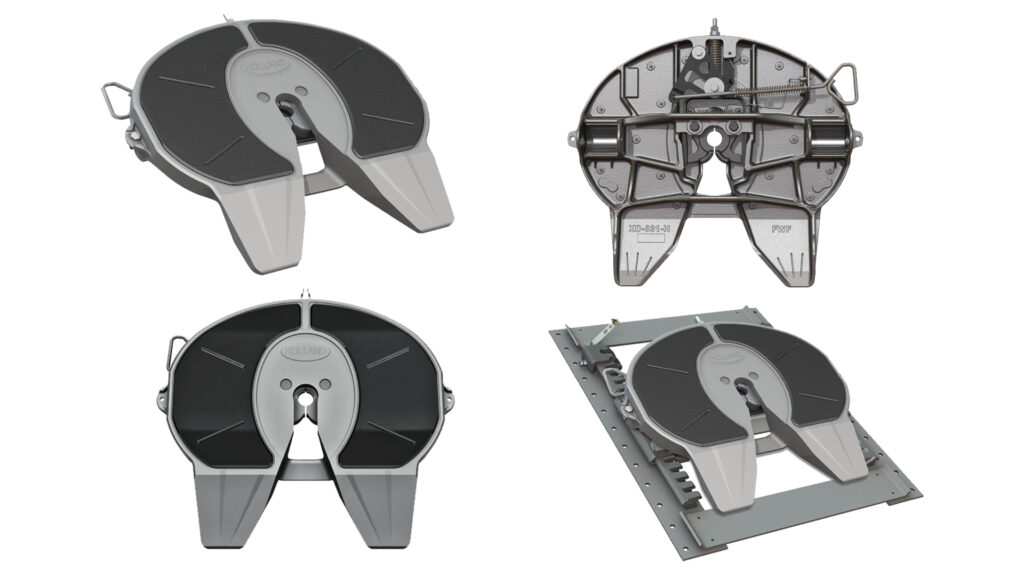

Ảnh minh hoạ: Mâm kéo Fifth Wheel của SAF-HOLLAND.

1. Mâm kéo fifth wheel là gì?

Fifth wheel là cụm liên kết được lắp trên chassis của đầu kéo.

Phần mặt trên của mâm tiếp xúc với tấm phía dưới cổ moóc, trong khi kingpin của sơ mi rơ moóc đi vào họng mâm kéo và được jaws/cơ cấu khóa giữ lại.

Có thể hình dung:

Đầu kéo → Fifth wheel → Kingpin → Chassis sơ mi rơ moóc

Điểm cần phân biệt:

Fifth wheel không nằm trên sơ mi rơ moóc. Sơ mi rơ moóc mang kingpin; đầu kéo mang fifth wheel.

Trên nhiều model Chien You như YSC 680 và YSC 688, kingpin được công bố sử dụng JOST dạng bắt bulông.

2. Fifth wheel khóa kingpin như thế nào?

Khi đầu kéo lùi đúng hướng vào moóc:

Kingpin → đi vào họng fifth wheel → tác động cơ cấu khóa → jaws đóng quanh kingpin.

Sau khi khóa hoàn toàn, kingpin được giữ trong fifth wheel nhưng vẫn cho phép đầu kéo và moóc quay tương đối với nhau khi chuyển hướng.

Đây là lý do cả hai bộ phận cần được kiểm tra cùng nhau:

Kingpin tốt nhưng khóa fifth wheel mòn → vẫn có thể xuất hiện độ rơ.

Fifth wheel tốt nhưng kingpin mòn → liên kết cũng không còn tối ưu.

JOST yêu cầu kiểm tra cơ cấu khóa trước khi sử dụng và cảnh báo không được khai thác fifth wheel nếu cơ cấu khóa hoạt động không đúng. JOST International

Đọc thêm: Chốt Kéo Kingpin Là Gì?

3. Sáu dấu hiệu cần kiểm tra trước khi ghép moóc

1. Bề mặt fifth wheel quá khô, bẩn hoặc thiếu bôi trơn

Với loại fifth wheel yêu cầu bôi trơn, mặt tiếp xúc cần có lớp mỡ phù hợp.

Thiếu bôi trơn có thể làm tăng:

Ma sát.
Mài mòn.
Khó quay khi đầu kéo đổi hướng.
Tải lên bề mặt fifth wheel và tấm tiếp xúc của moóc.

JOST hướng dẫn bôi trơn bề mặt fifth wheel nơi tiếp xúc với trailer plate đối với các dòng cần grease; một số hệ Low Lube/NoLube có quy định riêng nên phải tuân thủ đúng model.

Không áp dụng nguyên tắc “càng nhiều mỡ càng tốt” cho mọi loại fifth wheel.

2. Cơ cấu khóa không mở hoàn toàn

Trước khi lùi đầu kéo vào moóc, phải xác nhận jaws/locks đã ở trạng thái sẵn sàng nhận kingpin.

Nếu khóa vẫn đóng một phần, kingpin có thể:

Không đi đúng vào cơ cấu.
Va vào khóa.
Ghép không hoàn toàn.

SAF-HOLLAND yêu cầu quan sát họng fifth wheel để xác nhận locks hoàn toàn mở trước khi kết nối.

3. Jaws hoặc cơ cấu khóa bị mòn, kẹt

Sau nhiều chu kỳ ghép–tách, các chi tiết khóa có thể mòn.

Dấu hiệu đáng chú ý:

Tay nhả khó hoạt động.
Jaws đóng/mở không hết.
Cơ cấu chuyển động nặng.
Có gỉ hoặc kẹt.
Sau khi khóa vẫn xuất hiện độ rơ bất thường.

SAF-HOLLAND khuyến nghị sử dụng bảo dưỡng kiểm tra để đánh giá mức mòn của cơ cấu khoá và kingpin, thay vì chỉ quan sát bằng mắt.

Nếu cơ cấu khóa không hoạt động đúng, không nên tiếp tục ghép xe rồi đưa vào vận hành.

4. Mâm kéo có chi tiết cong, nứt hoặc mòn bất thường

Kiểm tra trực quan:

Top plate.
Họng mâm.
Jaws.
Release handle.
Các bracket liên quan.

JOST yêu cầu kiểm tra fifth wheel về các chi tiết bent, worn or broken và thay thế nếu phát hiện hư hỏng.

Một vết nứt hoặc biến dạng tại khu vực chịu lực không nên được xử lý theo kiểu “chạy thêm rồi theo dõi”.

5. Liên kết fifth wheel với chassis đầu kéo bị lỏng

Không chỉ kiểm tra phần mâm.

Cần xem cả:

Bu-lông lắp.
Bracket.
Mounting plate.
Các chi tiết cố định fifth wheel vào đầu kéo.

SAF-HOLLAND yêu cầu trước coupling phải siết fastener lỏng, thay fastener thiếu và sửa/thay chi tiết nứt hoặc hư hỏng.

Nếu toàn bộ fifth wheel có chuyển động bất thường so với chassis đầu kéo, phải xác định nguyên nhân trước khi sử dụng.

6. Kingpin hoặc tấm tiếp xúc phía moóc có dấu hiệu bất thường

Kiểm tra fifth wheel nhưng bỏ qua moóc là chưa đủ.

Trước khi ghép cần quan sát:

Kingpin có cong không.
Có mòn thành rãnh không.
Có nứt hoặc hư hỏng không.
Tấm tiếp xúc phía dưới cổ moóc có biến dạng không.
Có vật lạ hoặc bụi bẩn gây cản trở tiếp xúc không.

SAF-HOLLAND lưu ý tấm tiếp xúc moóc không bằng phẳng có thể làm fifth wheel mòn không đều; hãng cũng quy định kiểm tra độ mòn kingpin bằng gauge thích hợp.

Chien You cũng đã có bài riêng về kingpin, trong đó nhấn mạnh cần kiểm tra đồng thời kingpin – fifth wheel – cơ cấu khóa vì chúng hoạt động như một hệ liên kết.

Đọc thêm: Chân Chống Sơ Mi Rơ Moóc.

4. Sau khi ghép moóc cần kiểm tra gì?

Ghép xong chưa có nghĩa là có thể chạy ngay.

Cần xác nhận:

Fifth wheel và tấm moóc tiếp xúc đúng

Không có khe hở bất thường giữa hai bề mặt.

Kingpin đã nằm đúng trong cơ cấu khóa

Không được chỉ nhìn tay khóa bên ngoài rồi kết luận.

Nên quan sát cơ cấu khóa theo đúng quy trình của nhà sản xuất.

Tay khóa ở đúng vị trí

Release handle phải trở về trạng thái thể hiện cơ cấu đã khóa đúng theo thiết kế từng loại fifth wheel.

Thực hiện tug test theo quy trình

Sau khi kết nối và giữ phanh trailer đúng quy trình của doanh nghiệp, thực hiện kiểm tra kéo nhẹ để xác nhận liên kết đã khóa.

JOST và SAF-HOLLAND đều yêu cầu xác nhận cơ cấu locking hoạt động đúng; SAF-HOLLAND cũng hướng dẫn kiểm tra trực quan trạng thái khóa quanh kingpin.

Đọc thêm: Checklist Kiểm Tra Sơ Mi Rơ Moóc Trước Mỗi Chuyến Đi.

5. Độ rơ giữa fifth wheel và kingpin có đáng lo?

Một mức độ mòn tăng lên tại:

kingpin ↔ jaws/lock

có thể tạo độ rơ trong liên kết.

Khi đầu kéo:

tăng tốc → phanh → chuyển số → tiến/lùi

tài xế có thể cảm nhận tiếng hoặc lực va “cộc” tại khu vực kết nối.

Nhưng không nên kết luận ngay fifth wheel hỏng.

Cần đo kiểm cả:

Kingpin.
Lock jaw.
Wear ring.
Adjustment của fifth wheel.

SAF-HOLLAND khuyến nghị kiểm tra wear bằng reference gauge và điều chỉnh lại play khi cơ cấu cho phép; khi đã hết khả năng điều chỉnh, các chi tiết mòn phải được thay thế.

6. Có nên tự hàn sửa fifth wheel?

Không nên tự ý:

Hàn đắp jaws.
Hàn vào kingpin.
Gia nhiệt để chỉnh mâm.
Mài cơ cấu khóa để “dễ đóng”.
Thay đổi cơ cấu locking.

Fifth wheel là thiết bị liên kết an toàn chịu lực cao.

Các hạng mục sửa chữa, điều chỉnh và thay chi tiết cần thực hiện theo hướng dẫn của nhà sản xuất và bởi kỹ thuật viên phù hợp.

JOST yêu cầu maintenance phải được thực hiện bởi qualified personnel, đồng thời không được sử dụng fifth wheel khi cơ cấu không hoạt động đúng.

Checklist nhanh trước khi ghép moóc

Hạng mục	Kiểm tra
Bề mặt mâm	Sạch, tình trạng bôi trơn đúng yêu cầu.
Locks/Jaws	Mở hoàn toàn trước khi coupling.
Cơ cấu khóa	Không kẹt, mòn hoặc hư hỏng.
Mâm & bracket	Không nứt, cong, lỏng.
Fastener	Không thiếu hoặc lỏng.
Kingpin	Không cong, mòn hoặc hư hỏng rõ rệt.

Sau khi ghép:

Kiểm tra khóa → quan sát liên kết → kiểm tra khe hở → tug test theo quy trình.

Kết luận

Mâm kéo fifth wheel là điểm kết nối trực tiếp giữa đầu kéo và kingpin của sơ mi rơ moóc.

Trước khi ghép moóc, cần đặc biệt kiểm tra 6 nhóm:

1. Bề mặt và bôi trơn.
2. Trạng thái mở của khóa.
3. Jaws/cơ cấu locking.
4. Nứt, cong và mài mòn.
5. Liên kết fifth wheel với chassis đầu kéo.
6. Kingpin và tấm tiếp xúc của sơ mi rơ moóc.

Nguyên tắc quan trọng nhất:

Không chỉ kiểm tra xem kingpin đã “lọt vào mâm” hay chưa. Phải xác nhận cơ cấu fifth wheel đã khóa kingpin đúng và hoàn toàn.

Một vài phút kiểm tra trước khi xuất phát có giá trị hơn rất nhiều so với xử lý sự cố liên kết đầu kéo-moóc trong quá trình vận hành.

——————————————
