Tiêu Chuẩn Mạ Kẽm Nhúng Nóng ASTM A123 Là Gì? Yêu Cầu Mới Nhất Cần Biết

Khi bản vẽ hoặc hồ sơ kỹ thuật ghi “mạ kẽm nhúng nóng theo ASTM A123”, yêu cầu đó không chỉ nói đến độ dày lớp kẽm. Tiêu chuẩn còn quy định phạm vi sản phẩm, cách lấy mẫu, phương pháp kiểm tra, ngoại quan, độ bám dính và nguyên tắc xử lý các khu vực chưa được phủ hoàn toàn.

Hiểu đúng ASTM A123 giúp chủ đầu tư, đơn vị tư vấn, nhà thầu kết cấu thép và xưởng gia công thống nhất tiêu chí ngay từ đầu, hạn chế tranh luận khi nghiệm thu và kiểm soát tốt hơn chất lượng bảo vệ chống ăn mòn của công trình.

Trả lời ngắn: ASTM A123/A123M là tiêu chuẩn của ASTM International dành cho lớp phủ kẽm nhúng nóng theo mẻ trên sản phẩm sắt và thép đã hoặc chưa gia công. Phiên bản hiện hành tại thời điểm biên soạn là ASTM A123/A123M-24.

ASTM A123/A123M là gì?

Tên đầy đủ của tiêu chuẩn là ASTM A123/A123M – Standard Specification for Zinc (Hot-Dip Galvanized) Coatings on Iron and Steel Products. Tiêu chuẩn áp dụng cho lớp phủ kẽm tạo ra bằng quá trình nhúng nóng trên các sản phẩm sắt và thép được cán, ép, rèn, đúc hoặc chế tạo từ thép tấm, thép thanh và thép dải.

Tiêu chuẩn bao gồm cả sản phẩm đơn lẻ và cụm kết cấu đã lắp ráp trước khi mạ, chẳng hạn kết cấu thép, khung hàn, ống lớn đã uốn hoặc hàn, grating và các cấu kiện chế tạo từ nhiều nhóm vật liệu. ASTM A123 có thể được đặt hàng theo hệ inch-pound hoặc hệ SI; hai hệ phải được sử dụng độc lập, không trộn lẫn giá trị.

Phạm vi áp dụng và các trường hợp không thuộc ASTM A123

Sản phẩm thường áp dụng ASTM A123

1. Kết cấu thép nhà xưởng, khung, dầm, cột, giá đỡ và cụm hàn.

2. Thép tấm, thép hình, thép thanh, thép dải và các chi tiết chế tạo từ các vật liệu này.

3. Tấm grating, lan can, cầu thang, sàn thao tác, hàng rào và cấu kiện hạ tầng.

4. Ống hoặc cụm ống đã uốn, hàn hay chế tạo trước khi đưa đi mạ theo mẻ.

5. Cụm cốt thép đã gia công, lắp ráp trước khi mạ trong phạm vi tiêu chuẩn cho phép.

Những trường hợp cần dùng tiêu chuẩn khác

6. Dây, ống, tube hoặc thép tấm được mạ trên dây chuyền chuyên dụng hay liên tục.

7. Thép mỏng dưới 22 gauge, tương đương 0,0299 inch [0,76 mm].

8. Bu lông, đai ốc, chi tiết ren và phần cứng được quay ly tâm hoặc xử lý để loại kẽm dư: thường áp dụng ASTM A153/A153M hoặc tiêu chuẩn sản phẩm tương ứng.

9. Thanh cốt thép rời mạ theo mẻ: áp dụng ASTM A767/A767M; cốt thép mạ liên tục: ASTM A1094/A1094M.

Lưu ý quan trọng: ASTM A123 là tiêu chuẩn cho lớp mạ kẽm nhúng nóng, không thay thế tiêu chuẩn thiết kế kết cấu, tiêu chuẩn vật liệu nền, yêu cầu hàn, dung sai chế tạo hoặc yêu cầu riêng của dự án.

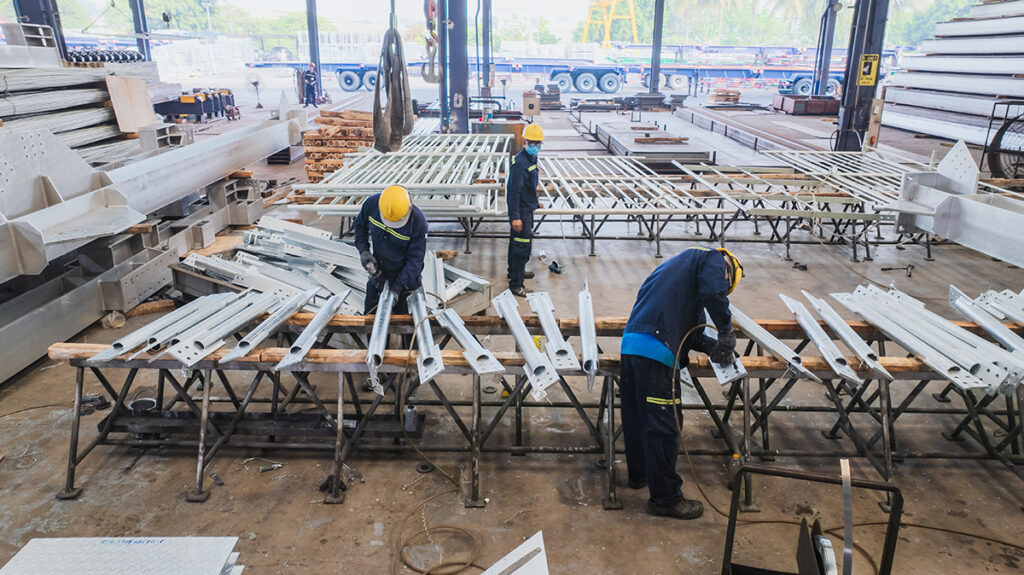

Vệ sinh sau mạ.

Bốn nhóm yêu cầu cốt lõi của ASTM A123

1. Chiều dày hoặc khối lượng lớp mạ

Chiều dày tối thiểu được xác định theo hai yếu tố: nhóm vật liệu và chiều dày thép đo thực tế. “Coating grade” trong tiêu chuẩn có cùng trị số với chiều dày tính bằng micromet. Ví dụ, Grade 75 tương ứng 75 µm.

Các trị số trong bảng là yêu cầu tối thiểu. ASTM A123 không quy định giới hạn chiều dày tối đa; tuy nhiên, lớp mạ quá dày, giòn, có bề mặt ảnh hưởng đến lắp ghép hoặc không đáp ứng mục đích sử dụng vẫn cần được đánh giá theo các yêu cầu khác của tiêu chuẩn.

2. Hoàn thiện và ngoại quan

Lớp phủ phải liên tục và không có vùng không phủ, phồng rộp, cặn trợ dung, tạp xỉ kẽm lớn hoặc kẽm dày cục bộ gây cản trở mục đích sử dụng. Bề mặt mạ kẽm nhúng nóng không được đánh giá giống bề mặt sơn trang trí: màu sáng, xám mờ, vân hoa hoặc khác biệt sắc độ không tự động là lỗi nếu lớp phủ vẫn đáp ứng yêu cầu kỹ thuật và không ảnh hưởng công năng.

3. Độ bám dính

Lớp mạ phải bám chắc vào nền thép, không bong tách khi được kiểm tra theo phương pháp phù hợp. Khi cần thử bằng dao cứng, thao tác phải thực hiện đúng hướng dẫn của tiêu chuẩn; không được cạy, gọt theo cách làm hỏng lớp phủ một cách chủ ý.

4. Lấy mẫu, đo kiểm và nghiệm thu

ASTM A123 quy định cách xác định lô, số lượng sản phẩm thử, cách chia mẫu trên chi tiết lớn hoặc chi tiết có nhiều nhóm vật liệu/chiều dày, và cách tính giá trị trung bình. Vì vậy, một số đo đơn lẻ không nên được dùng để kết luận toàn bộ lô đạt hay không đạt.

Bảng chiều dày lớp mạ tối thiểu theo ASTM A123/A123M-24

Bảng dưới đây tóm tắt Grade chiều dày trung bình tối thiểu, tính bằng µm, theo nhóm vật liệu và chiều dày thép đo thực tế.

Nhóm vật liệu	<1,6 mm	≥1,6 đến <3,2	≥3,2 đến <4,8	≥4,8 đến <6,4	≥6,4 đến <16,0	≥16,0 mm
Thép hình kết cấu	45	65	75	75	100	100
Thép dải và thép thanh	45	65	75	75	75	100
Thép tấm	45	65	75	75	75	100
Ống và tube	45	45	75	75	75	75
Dây thép	35	50	60	65	80	80
Cốt thép	–	–	–	–	100	100
Chi tiết rèn và vật đúc	–	–	–	100	100	100

Nguồn số liệu: ASTM A123/A123M-24, Table 1; AGA, “2024 Revision of ASTM A123”. Dấu “-” cho biết bảng không quy định grade cho khoảng chiều dày đó.

Cách đọc bảng đúng: nhóm vật liệu quan trọng không kém chiều dày

10. Bar grating được xếp vào nhóm “thép dải và thép thanh”.

11. Lan can làm từ ống thuộc nhóm “ống và tube”.

12. Cột uốn từ thép tấm thuộc nhóm “thép tấm”, không phải nhóm ống chỉ vì có hình tròn.

13. Dầm cán thuộc nhóm “thép hình kết cấu”, trong khi dầm tổ hợp hàn từ thép tấm thuộc nhóm “thép tấm”.

14. Chiều dày dùng để tra bảng là chiều dày đo thực tế; dùng chiều dày danh nghĩa có thể dẫn đến chọn sai grade.

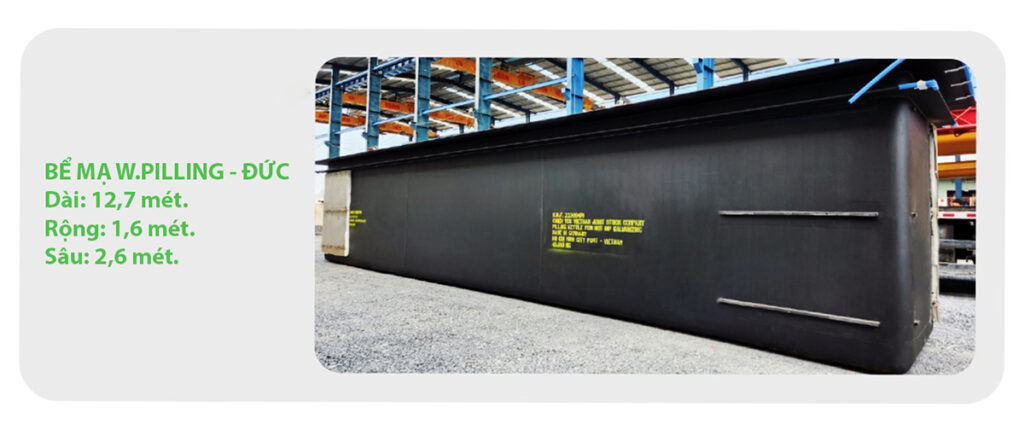

*Kích thước bể mạ kẽm nhúng nóng tại Chien You.*

Quy đổi Grade sang khối lượng lớp phủ

Theo hệ số quy đổi trong ASTM A123 Table 2, khối lượng lớp phủ gần đúng được tính bằng công thức: g/m² = µm × 7,067. Một số grade thường gặp được quy đổi như sau:

Coating Grade	Chiều dày (µm)	Khối lượng (g/m²)
35	35	245
45	45	320
50	50	355
55	55	390
60	60	425
65	65	460
75	75	530
80	80	565
85	85	600
100	100	705

Ví dụ: Grade 75 nghĩa là chiều dày lớp mạ 75 µm, tương đương khoảng 530 g/m². Khối lượng này là khối lượng lớp phủ trên một đơn vị diện tích bề mặt, không phải phần trăm khối lượng của cả cấu kiện.

Lấy mẫu và đánh giá chiều dày được thực hiện như thế nào?

Số sản phẩm thử tối thiểu được lấy ngẫu nhiên theo quy mô lô. Bảng tóm tắt dưới đây giúp bên đặt hàng và đơn vị kiểm tra thống nhất phạm vi kiểm tra:

Quy mô lô	Số sản phẩm thử tối thiểu
3 sản phẩm trở xuống	Kiểm tra tất cả
4-500	3 sản phẩm
501-1.200	5 sản phẩm
1.201-3.200	8 sản phẩm
3.201-10.000	13 sản phẩm
Từ 10.001 trở lên	20 sản phẩm

Với mỗi mẫu kiểm tra, tiêu chuẩn yêu cầu nhiều phép đo phân bố rộng trên bề mặt để đại diện cho mẫu. Chi tiết lớn hơn 160 in² [1.032 cm²], hoặc chứa nhiều nhóm vật liệu hay nhiều khoảng chiều dày, được xem là mẫu đa vùng và phải chia thành các vùng đánh giá phù hợp.

Điểm dễ hiểu sai: Không phải mọi số đọc riêng lẻ đều phải bằng hoặc cao hơn giá trị ở Table 1. Trung bình của mỗi vùng mẫu không được thấp hơn một coating grade so với yêu cầu; đồng thời giá trị trung bình của các sản phẩm thử trong mẫu phải đáp ứng grade tối thiểu của Table 1. Cách áp dụng cụ thể cần theo đúng ASTM A123/A123M-24 và hồ sơ nghiệm thu của dự án.

Bề mặt mạ kẽm thế nào được xem là đạt?

Một bề mặt mạ đạt yêu cầu cần được đánh giá theo công năng, không chỉ theo độ bóng. Các tiêu chí chính gồm:

15. Lớp phủ liên tục, không có vùng thép nền bị bỏ sót ngoài phạm vi sửa chữa được chấp nhận.

16. Không có phồng rộp, cặn trợ dung hoặc tạp xỉ lớn ảnh hưởng đến sử dụng.

17. Không có kẽm dư, giọt kẽm, cạnh sắc hoặc vị trí dày cục bộ cản trở lắp ghép, bắt bulông hoặc an toàn thao tác.

18. Lớp phủ bám chắc; khác biệt màu sắc hoặc vân bề mặt chỉ là vấn đề khi hợp đồng có yêu cầu thẩm mỹ riêng hoặc khi ảnh hưởng công năng.

Các vùng hư hỏng hoặc không phủ được phép sửa chữa khi nằm trong giới hạn áp dụng và được thực hiện bằng phương pháp phù hợp theo ASTM A780/A780M, như hợp kim kẽm nóng chảy, sơn giàu kẽm hoặc phun kẽm. Phạm vi và phương pháp sửa cần được thống nhất trong hồ sơ kỹ thuật.

ASTM A123/A123M-24 có gì đáng chú ý?

Bản sửa đổi năm 2024 bổ sung và làm rõ một số vấn đề thường gây tranh luận trong quá trình tra bảng và nghiệm thu:

19. Bổ sung nhóm “chi tiết rèn và vật đúc” vào Table 1 với yêu cầu chiều dày trung bình phù hợp.

20. Làm rõ khái niệm “mục đích sử dụng” để đánh giá các đặc điểm bề mặt có thực sự ảnh hưởng đến công năng hay không.

21. Làm rõ cách xác định “thấp hơn một coating grade” bằng thứ tự grade trong Table 2.

22. Bổ sung phụ lục hướng dẫn phân loại vật liệu cho grating, lan can, cột uốn, dầm cán và dầm tổ hợp từ thép tấm.

23. Nhấn mạnh việc dùng chiều dày thép đo thực tế khi xác định grade, đồng thời hướng dẫn trường hợp khó đo trực tiếp.

So sánh ASTM A123 và ASTM A153

Tiêu chí	ASTM A123/A123M	ASTM A153/A153M
Đối tượng	Sản phẩm sắt thép và cụm kết cấu mạ theo mẻ.	Phần cứng sắt thép, chi tiết nhỏ, chi tiết ren hoặc sản phẩm được quay ly tâm để loại kẽm dư.
Ví dụ	Kết cấu thép, dầm, cột, grating, lan can, khung hàn, cụm ống chế tạo.	Bu lông, đai ốc, vòng đệm, đinh, vật đúc nhỏ và chi tiết rèn/ép phù hợp.
Chiều dày	Xác định theo nhóm vật liệu và chiều dày thép đo thực tế trong Table 1.	Xác định theo các Class A-D, kích thước và loại sản phẩm.
Loại kẽm dư	Thoát kẽm theo thiết kế chi tiết và quá trình nhấc khỏi bể.	Thường quay, ly tâm hoặc xử lý để loại kẽm dư, đặc biệt với ren và chi tiết nhỏ.
Kiểm tra	Chiều dày/khối lượng, hoàn thiện, ngoại quan, độ bám dính và lấy mẫu.	Cũng kiểm tra chiều dày/khối lượng, hoàn thiện, ngoại quan và độ bám dính; có thêm lưu ý đối với ren và nguy cơ giòn của một số sản phẩm.

Kết luận: Không nên chọn tiêu chuẩn theo nhận định đơn giản rằng A123 “dày hơn” còn A153 “mỏng hơn”. Tiêu chuẩn phải được chọn theo loại sản phẩm và phương pháp xử lý sau khi nhúng kẽm.

Các tiêu chuẩn liên quan cần biết

Tiêu chuẩn	Chủ đề	Khi nào cần tham khảo
ASTM A153/A153M	Phần cứng mạ nhúng nóng	Bu lông, đai ốc, chi tiết ren, vật đúc và chi tiết nhỏ được ly tâm hoặc xử lý loại kẽm dư.
ASTM A767/A767M	Cốt thép mạ kẽm	Thanh cốt thép rời mạ theo mẻ.
ASTM A653/A653M	Thép tấm mạ liên tục	Tôn/thép tấm mạ trên dây chuyền liên tục; các ký hiệu như G90 không tương đương ASTM A123.
ASTM A780/A780M	Sửa chữa lớp mạ	Phương pháp sửa vùng hư hỏng hoặc chưa phủ bằng hợp kim kẽm, sơn giàu kẽm hoặc phun kẽm.
ASTM A385/A385M	Thiết kế để mạ chất lượng	Khuyến nghị về lỗ thông hơi, thoát kẽm, tình trạng bề mặt, thép khác thành phần và chế tạo trước mạ.
ASTM A384/A384M	Cong vênh, biến dạng	Biện pháp hạn chế biến dạng của cụm thép trong quá trình mạ nhúng nóng.
ASTM A143/A143M	Nguy cơ giòn	Biện pháp phòng ngừa và phát hiện giòn đối với một số sản phẩm thép mạ nhúng nóng.
ISO 1461:2022	Tiêu chuẩn quốc tế	Cũng áp dụng cho lớp phủ mạ nhúng nóng trên sản phẩm sắt thép đã chế tạo, nhưng có cấu trúc yêu cầu và bảng chiều dày riêng.

Hồ sơ dự án nên ghi gì khi yêu cầu ASTM A123?

Cụm từ “mạ theo ASTM A123” vẫn có thể chưa đủ để tránh tranh chấp. Hồ sơ đặt hàng hoặc chỉ dẫn kỹ thuật nên nêu rõ:

24. Tên đầy đủ và phiên bản tiêu chuẩn áp dụng, ví dụ ASTM A123/A123M-24.

25. Hệ đơn vị sử dụng: A123 hoặc A123M.

26. Danh mục cấu kiện, nhóm vật liệu, chiều dày đo/thiết kế và phạm vi lô.

27. Yêu cầu về vùng che mạ, ren, dung sai lắp ghép, lỗ thông hơi và lỗ thoát kẽm.

28. Tiêu chí thẩm mỹ bổ sung nếu cấu kiện lộ thiên hoặc cần sơn phủ duplex sau mạ.

29. Phương pháp đo, số lượng mẫu, báo cáo kết quả, chứng nhận và quyền chứng kiến kiểm tra.

30. Giới hạn, phương pháp và trách nhiệm sửa chữa theo ASTM A780/A780M.

31. Yêu cầu đóng gói, kê đệm, vận chuyển và bảo quản để hạn chế hư hỏng hoặc ố trắng do lưu kho ẩm.

Thiết kế và gia công ảnh hưởng trực tiếp đến chất lượng lớp mạ

ASTM A123 là tiêu chuẩn nghiệm thu lớp phủ, nhưng kết quả mạ phụ thuộc rất lớn vào thiết kế và tình trạng cấu kiện trước khi đưa vào bể. Một bản vẽ phù hợp cho mạ kẽm cần bảo đảm:

32. Có lỗ thông hơi và thoát kẽm đúng vị trí, đủ kích thước, tránh khoang kín gây nguy hiểm.

33. Hạn chế kết cấu mất cân xứng, chênh lệch chiều dày lớn hoặc ứng suất dư cao có thể dẫn đến cong vênh.

34. Mối hàn kín, xỉ hàn, sơn, dầu mỡ, keo và dấu bút không tẩy được bằng hóa chất phải được xử lý phù hợp.

35. Các chi tiết chuyển động, ren, mặt lắp ghép và dung sai quan trọng phải được tính đến chiều dày lớp mạ.

36. Cấu kiện dài, nặng hoặc hình học phức tạp cần thống nhất phương án treo, góc nhúng và khả năng phù hợp với kích thước bể.

Mạ kẽm nhúng nóng theo yêu cầu ASTM A123 tại Chien You

Chien You Việt Nam cung cấp dịch vụ mạ kẽm nhúng nóng cho kết cấu thép, grating, lan can, trụ, khung cơ khí và nhiều cấu kiện công nghiệp. Nhà máy công bố bể mạ W. Pilling – Đức kích thước 12,7 × 1,6 × 2,6 m và công suất 60.000 tấn/năm, phù hợp xử lý nhiều cấu kiện có kích thước lớn.

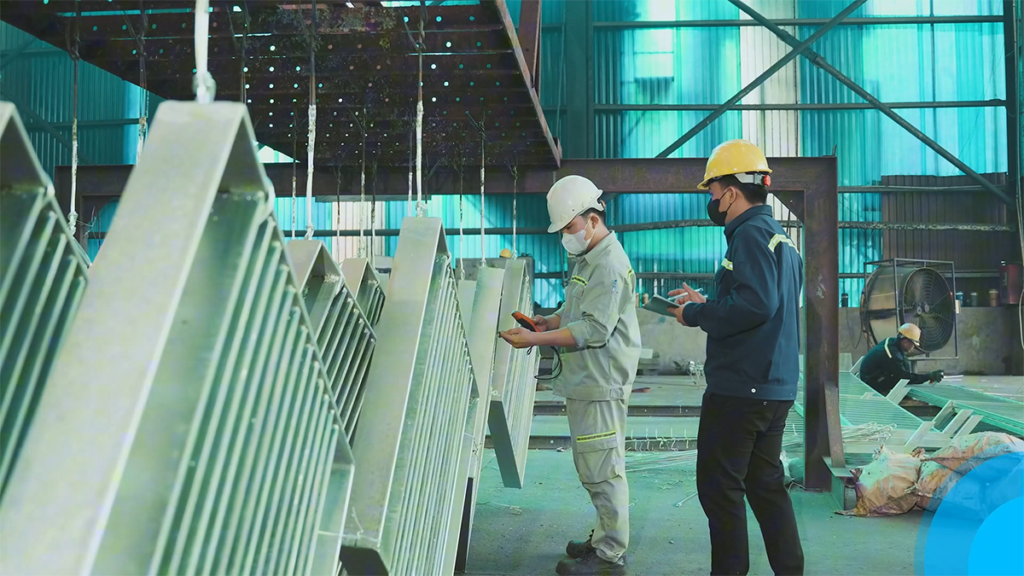

Quy trình kiểm soát gồm xử lý bề mặt, nhúng kẽm, làm nguội, vệ sinh, kiểm tra ngoại quan và đo chiều dày lớp mạ theo yêu cầu kỹ thuật của từng dự án. Khi khách hàng yêu cầu ASTM A123/A123M, phiên bản tiêu chuẩn, nhóm vật liệu, chiều dày, phương án lấy mẫu và hồ sơ nghiệm thu cần được thống nhất trước khi sản xuất.

Tư vấn dự án: Gửi bản vẽ, kích thước cấu kiện, khối lượng dự kiến, tiêu chuẩn áp dụng và yêu cầu nghiệm thu để Chien You đề xuất phương án mạ, treo nhúng, kiểm tra và tiến độ phù hợp.

Câu hỏi thường gặp về ASTM A123

ASTM A123 mới nhất là phiên bản nào?

Tại thời điểm biên soạn, ASTM International công bố phiên bản hiện hành là ASTM A123/A123M-24. Khi đưa vào hợp đồng, cần ghi rõ phiên bản thay vì chỉ ghi “ASTM A123”.

Mọi điểm đo có bắt buộc đạt giá trị trong Table 1 không?

Không. Tiêu chuẩn đánh giá dựa trên nhiều phép đo, trung bình vùng mẫu và trung bình các sản phẩm thử trong mẫu. Một số đọc đơn lẻ không đại diện cho toàn bộ lô; tuy nhiên vùng thép nền không phủ vẫn phải được đánh giá theo yêu cầu ngoại quan và sửa chữa.

Lớp mạ càng dày càng tốt có đúng không?

Không hoàn toàn. ASTM A123 đặt mức tối thiểu và không quy định mức tối đa, nhưng lớp mạ quá dày có thể làm tăng độ giòn, tạo bề mặt thô hoặc ảnh hưởng lắp ghép. Chất lượng cần được đánh giá tổng hợp theo chiều dày, ngoại quan, độ bám dính và mục đích sử dụng.

Tấm grating tra theo nhóm nào?

Theo phần làm rõ của ASTM A123/A123M-24, bar grating thuộc nhóm “strip and bar” – thép dải và thép thanh. Cần dùng chiều dày đo thực tế của thanh chịu lực để xác định grade phù hợp.

ASTM A123 có áp dụng cho bu lông và đai ốc không?

Các phần cứng được quay hoặc ly tâm để loại kẽm dư thường thuộc ASTM A153/A153M hoặc tiêu chuẩn sản phẩm chuyên biệt. Không nên mặc định dùng ASTM A123 cho mọi chi tiết ren.

ASTM A123 và ISO 1461 có thay thế trực tiếp cho nhau không?

Không nên xem là hoàn toàn tương đương. Cả hai cùng điều chỉnh mạ kẽm nhúng nóng theo mẻ trên sản phẩm đã chế tạo, nhưng cách phân loại, chiều dày tối thiểu, lấy mẫu và thuật ngữ có khác biệt. Dự án phải xác định rõ tiêu chuẩn nào được ưu tiên.

Kết luận

ASTM A123/A123M là cơ sở quan trọng để kiểm soát chất lượng lớp mạ kẽm nhúng nóng cho kết cấu và sản phẩm sắt thép. Điểm cốt lõi không nằm ở một con số chiều dày duy nhất, mà ở việc xác định đúng phạm vi, nhóm vật liệu, chiều dày đo thực tế, cách lấy mẫu, ngoại quan, độ bám dính và mục đích sử dụng.

Để nghiệm thu minh bạch, chủ đầu tư và nhà thầu nên thống nhất tiêu chuẩn ngay từ bản vẽ, đơn đặt hàng và kế hoạch kiểm tra. Việc phối hợp sớm với đơn vị mạ cũng giúp tối ưu lỗ thông hơi, thoát kẽm, phương án treo và hạn chế rủi ro biến dạng hoặc phải sửa chữa sau mạ.
